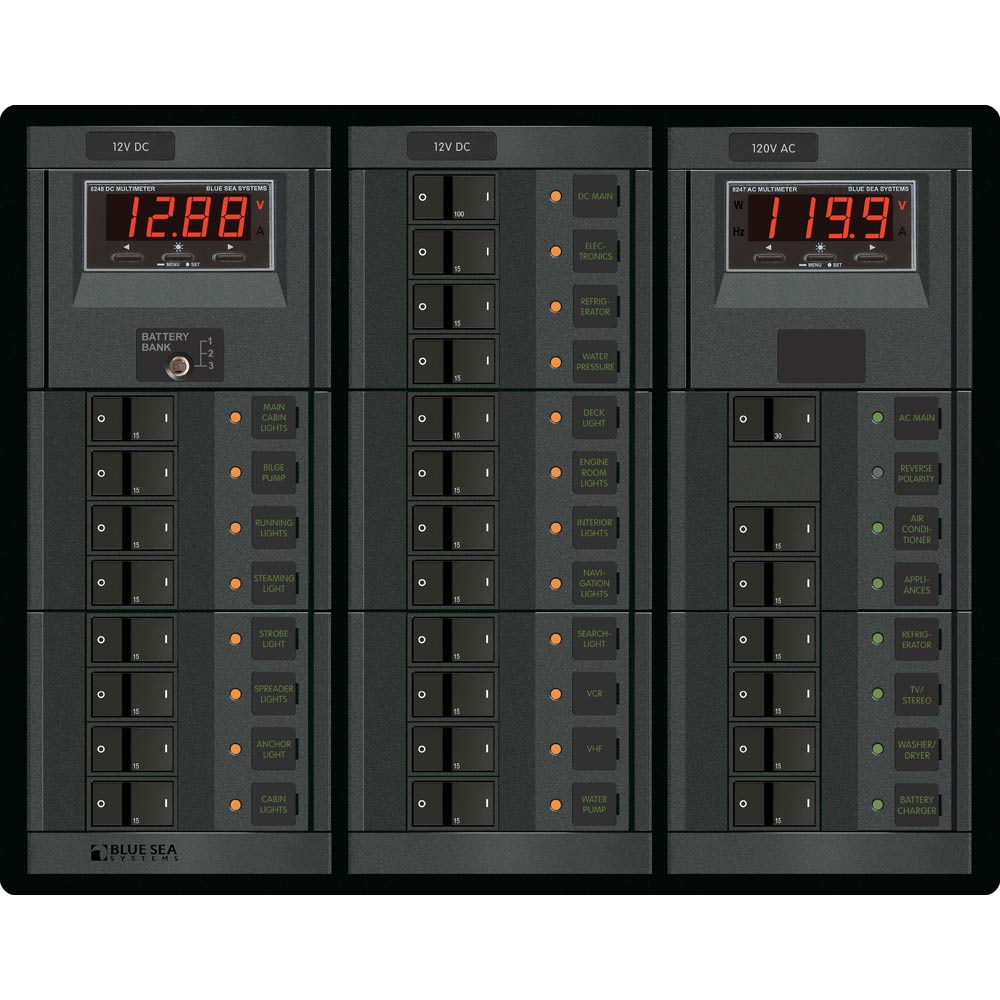

12 volts CC secteur + 19 positions/120 volts CA secteur + 6 positions

Caractéristiques:

• Les panneaux 360 AC peuvent être équipés de disjoncteurs principaux jusqu'à 100 A par pôle pour s'adapter à l'application

• L'ampérage du panneau CA et CC est déterminé par les disjoncteurs principaux CA et CC

• La conception de fabrication modulaire réduit le temps de fabrication

• La conception modulaire interchangeable élimine l'ingénierie personnalisée et la fabrication métallique

• Modifications flexibles

• Orientation flexible du panneau (panneaux sans compteurs)

Caractéristiques:

• Positions : t6-AC / 19-DC

• Tension nominale : 120 V CA / 12 V CC

• Hauteur : 273,05 mm (10,75")

• Largeur : 346,2 mm (13,63")

• Profondeur : 101,6 mm (4,00 po)

• Poids : 12,80 lb (5,81 kg)

Comprend :
(1) - 4205 - Kit d'étiquettes DC de base - 30 étiquettes carrées noires [LABEL]
(1) - 4206 - Kit d'étiquettes CA de base - 30 étiquettes carrées noires [LABEL]
(6) - 7403 - Disjoncteur à bascule plat série A - Unipolaire 15 A (branchement CA)
(1) - 7414 - Disjoncteur à bascule plat série A - Bipolaire 30 A (secteur CA)
(1) - 8247 - Compteur numérique multifonction CA avec alarme (compteur CA)
(19) - 7403 - Disjoncteur à bascule plat série A - Unipolaire 15 A (dérivation CC)
(1) - 7549 - Disjoncteur à bascule plat série C - Unipolaire 100 A (alimentation secteur CC)
(1) - 8248 - Compteur numérique multifonction CC avec alarme (compteur CC)

AVERTISSEMENT : Ce produit peut vous exposer à des substances chimiques, dont le phtalate de di(2-éthylhexyle) (DEHP), reconnu par l’État de Californie comme pouvant causer le cancer, des anomalies congénitales et d’autres troubles de la reproduction. Pour plus d’informations, consultez P65Warnings.ca.gov .

Caractéristiques:

• AC/DC : les deux
• Dimensions de la boîte : 9"H x 12"L x 18"L Poids : 11,4 lb
• UPC : 632085012182

Guide rapide (pdf)
Manuel du propriétaire (pdf)
