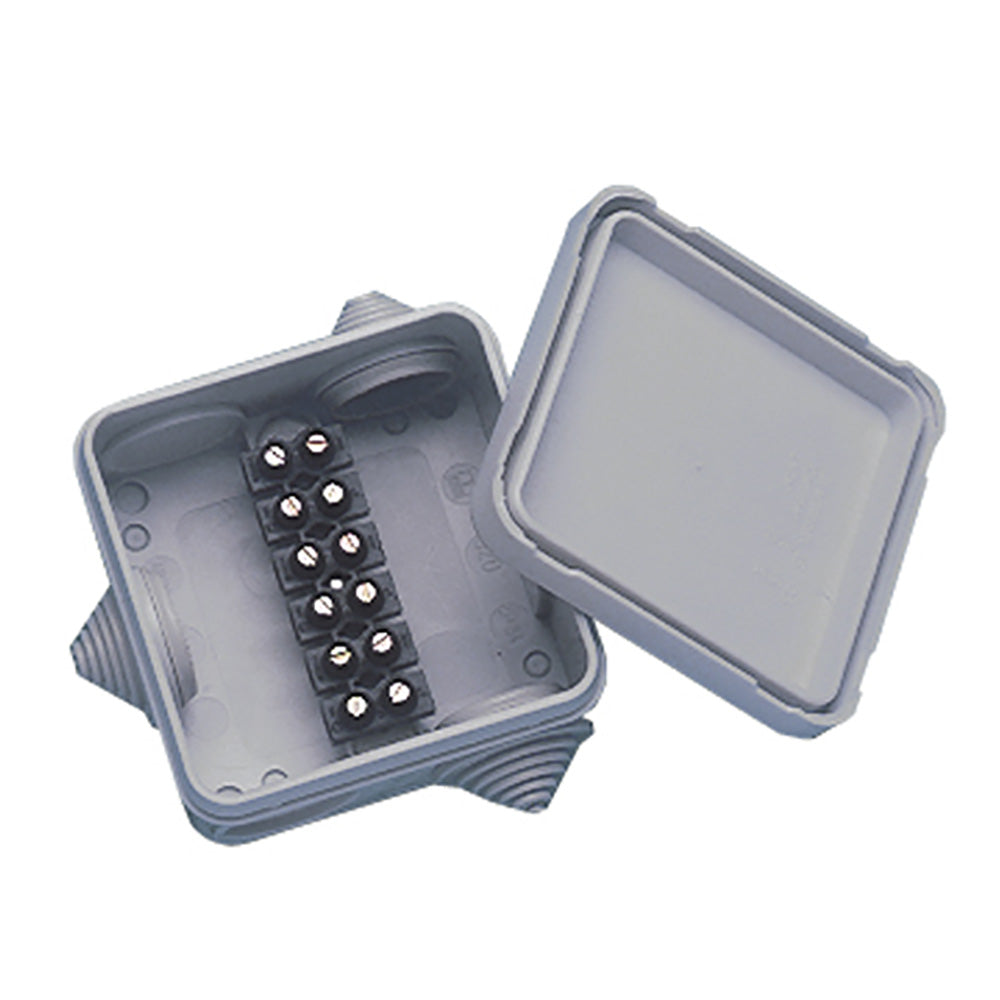

Boîte de jonction PX-1

Cette boîte de jonction étanche est idéale pour réaliser des connexions de câblage au-dessus ou au-dessous des ponts, même dans les zones soumises à des embruns occasionnels.

Barrettes de connexion installées dans des boîtes

Le nylon moulé enveloppe des paires de connecteurs qui utilisent la compression par vis pour fixer les fils sans utiliser de cosses. Idéal pour les installations électroniques. Les corps en laiton maintiennent les fils en place grâce à un doigt en acier inoxydable comprimé par une vis. La vis n'entre pas en contact avec les fils, protégeant ainsi les brins de cuivre des coupures et des ruptures, et répondant aux normes ABYC.

Caractéristiques:

• Similaire aux boîtes de jonction de la série BX mais fabriquées en polypropylène robuste, non corrosif et résistant aux chocs
• Le couvercle à pression assure une étanchéité parfaite
• Les entrées de câbles à diamètre gradué « universelles » à découper s'adaptent à une large gamme de câbles
• Barrettes de connexion à positions multiples avec bornes de fils à compression à vis « captives » installées, voir la matrice ci-dessous pour les spécifications des barrettes de connexion par boîte
• Plusieurs entrées défonçables sont prévues pour l'accès aux conduits (en plus des entrées de câbles)
• Indice d'étanchéité IEC : IP55 – « L'eau projetée en jets contre le boîtier depuis n'importe quelle direction ne doit avoir aucun effet nocif. »

Caractéristiques:

• Nombre de bandes de connecteurs : 1
• Positions par bande : 6
• Calibre de fil maximal : 16
• Nombre de ports d'entrée de câble : 5
• Nombre d'entrées de câbles installées : 3
• Entrées de câble de rechange fournies : 2
• Plage de diamètres de câble (pouces) : 0,14 – 0,81
• Plage de diamètres de câble (mm) : 3,5 – 20,5
• Taille de la boîte (pouces) : 2,95 x 2,95 x 1,66
• Dimensions de la boîte (cm) : 7,5 x 7,5 x 4,2

Caractéristiques:

• Type : Boîte de jonction
• Dimensions de la boîte : 3"H x 6"L x 8"L Poids : 0,2 lb
