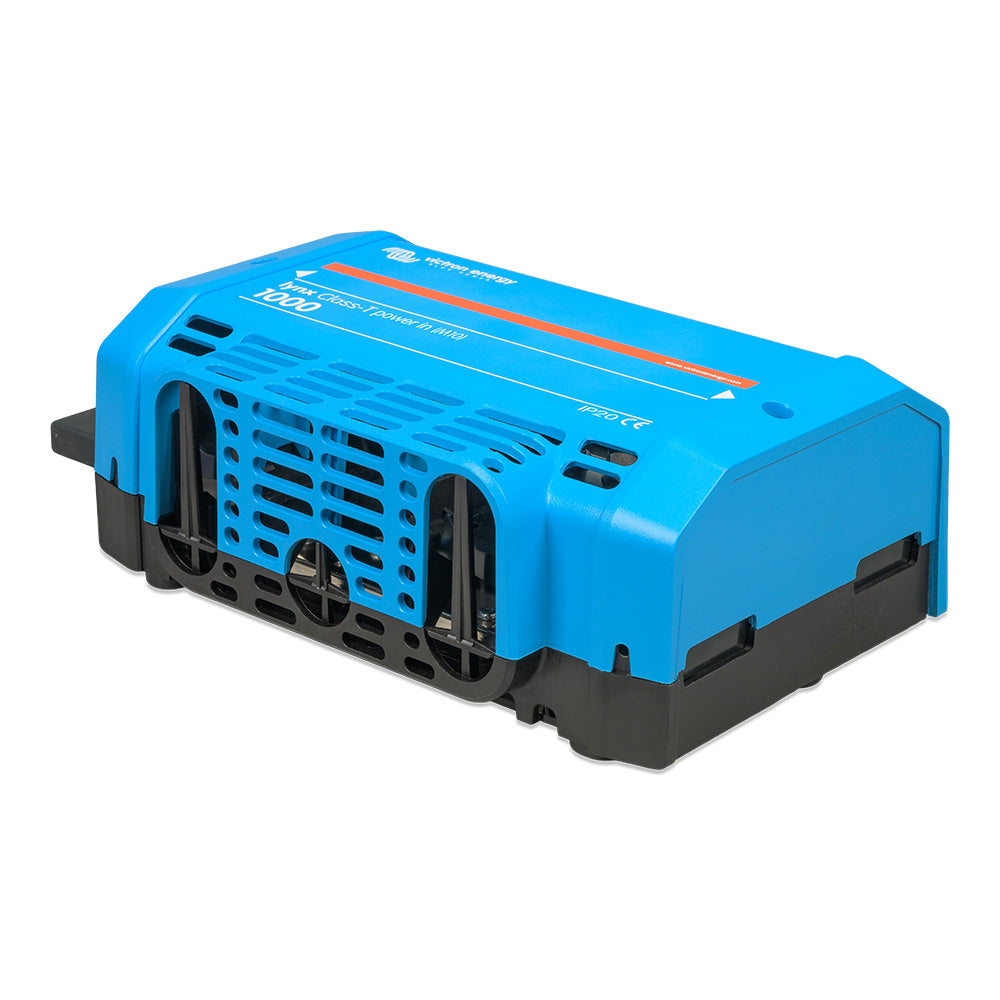

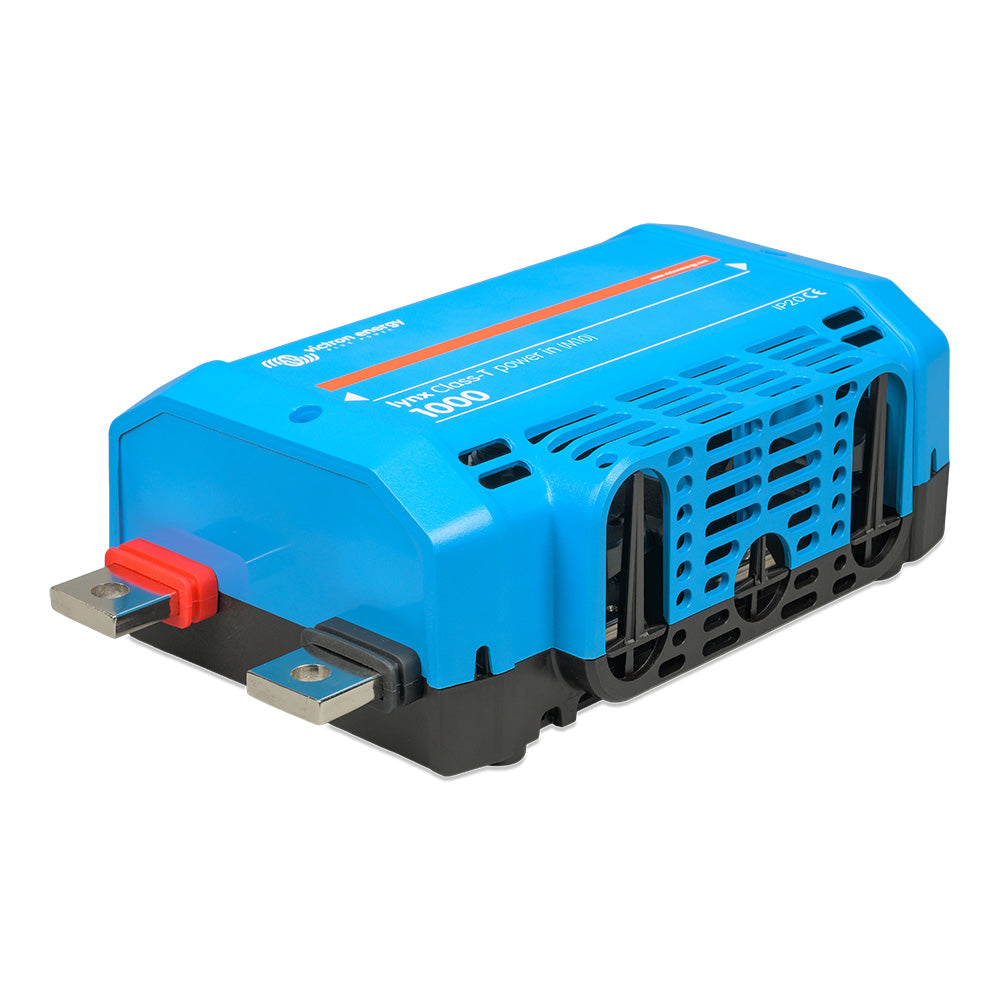

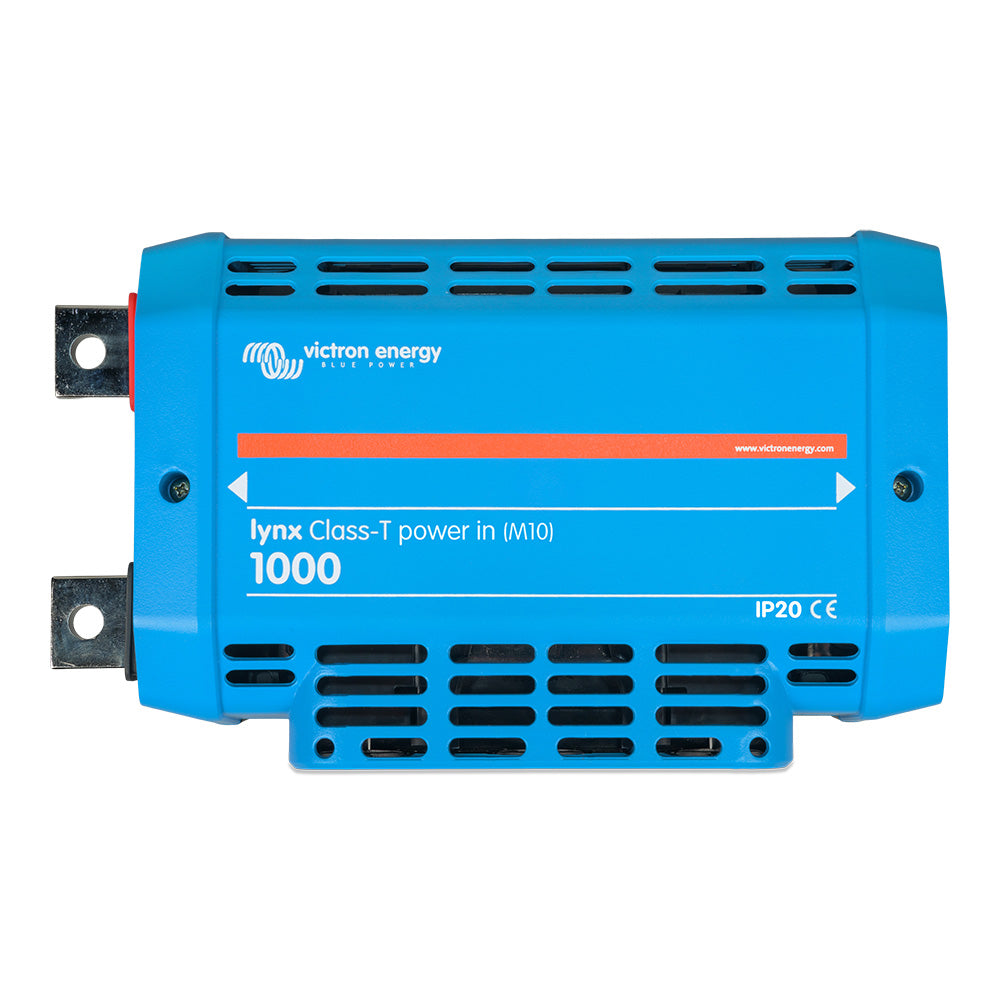

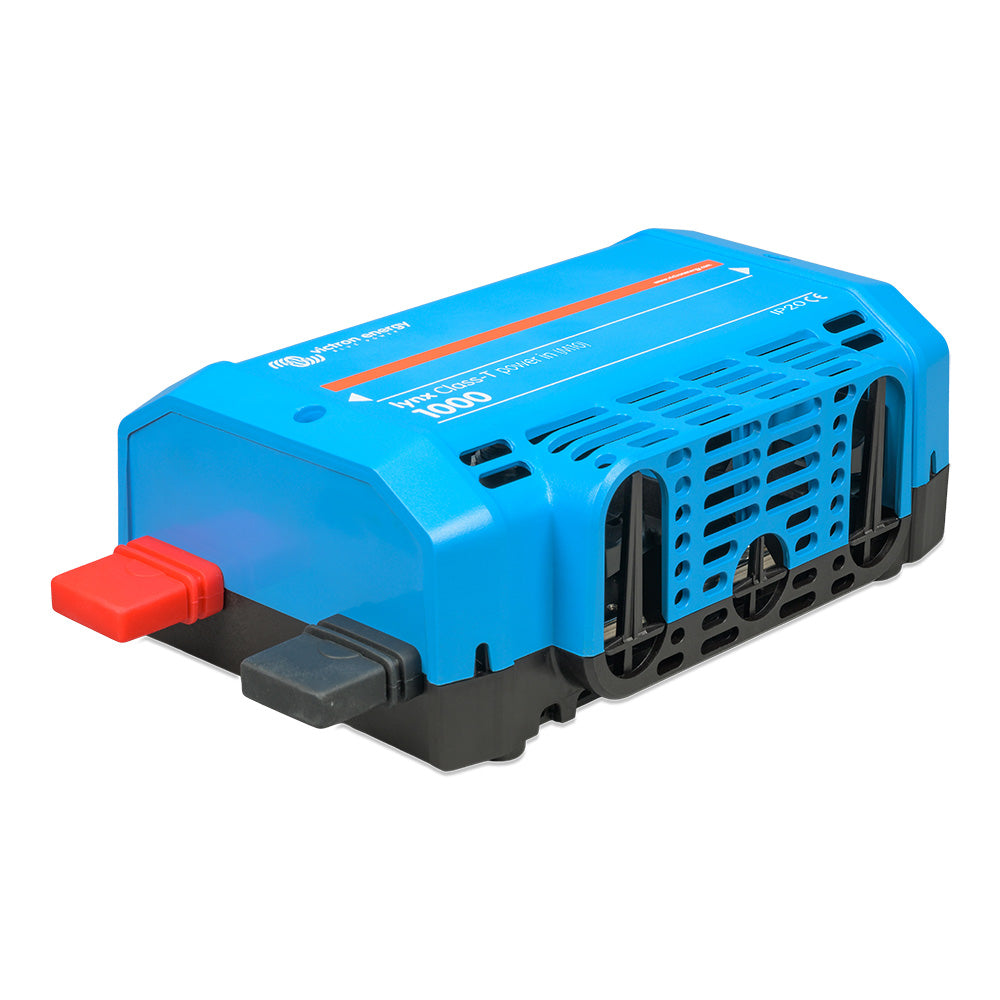

Bornes Lynx Power-In Classe T M10

Le boîtier d'alimentation Lynx Classe T permet de connecter et de protéger jusqu'à deux chaînes de batteries au lithium. Il est équipé d'un jeu de barres positif et négatif, de connexions pour deux fusibles Classe T et d'une connexion à la terre du système CC. Les fusibles Classe T sont disponibles en 225 A, 250 A, 350 A et 400 A (à acheter séparément).

Pour les installations utilisant trois chaînes ou plus de batteries au lithium, utilisez plusieurs modules Lynx Classe T. Composant essentiel du système de distribution Lynx, le Lynx Classe T s'intègre parfaitement à tous les autres produits Lynx M10.

Le système de distribution Lynx

Le système de distribution Lynx est un système de jeu de barres modulaire qui intègre des connexions CC, une distribution, des fusibles et une surveillance de la batterie et/ou une gestion de la batterie au lithium.

Le système de distribution Lynx se compose des éléments suivants

Lynx Power In

Un jeu de barres positif et négatif avec quatre batteries ou connexions d'équipement CC.

Distributeur Lynx

Un jeu de barres positif et négatif avec quatre connexions à fusibles pour batteries ou équipements CC et surveillance des fusibles est disponible en deux versions.

Lynx Shunt VE.Peut

Un jeu de barres positif avec un emplacement pour un fusible principal et un jeu de barres négatif avec un shunt pour la surveillance de la batterie. Il est équipé d'une communication VE.Can pour la surveillance et la configuration avec un appareil GX.

Lynx Smart BMS

À utiliser avec les batteries lithium Victron Energy Smart. Il comprend un jeu de barres positif avec contacteur piloté par un système de gestion de batterie (BMS) et un jeu de barres négatif avec shunt pour la surveillance de la batterie.

Il est équipé d'une communication Bluetooth pour la surveillance et la configuration via l'application VictronConnect, ainsi que d'une communication VE.Can pour la surveillance avec un appareil GX et le portail VRM. Disponible en modèle 1000 A avec jeux de barres M10.

Caractéristiques

Pouvoir:

• Plage de tension : 9 - 60 Vcc
• Courant nominal : 1 000 A DC en continu
• Connexions : M10
• Jeu de barres : 3/8”

Physique:

• Matériau du boîtier : ABS
• Dimensions du boîtier (H x L x P) : 279 x 169 x 97 mm
• Poids unitaire : 2,1 kg
• Matériau du jeu de barres : cuivre étamé
• Dimensions du jeu de barres (H x L) : 8 x 30 mm

Environnemental:

• Plage de température de fonctionnement : -40°C à +60°
• Plage de température de stockage : -40°C à +60°
• Humidité : Max. 95 % (sans condensation)
• Classe de protection : IP20

Caractéristiques:

• Type de fusible : Classe T
• Dimensions de la boîte : 5"H x 7"L x 16"L Poids : 6,6 lb
• UPC : 8719076062967
